Современные системы обогрева трубопроводов с помощью греющего кабеля становятся все более актуальными. Это надежный способ защитить водопроводные и канализационные трубы от замерзания, особенно в холодные зимние месяцы.
Существует два основных типа греющего кабеля: резистивный и саморегулирующийся. Последний, хотя и стоит дороже, получил широкую популярность благодаря своей эффективности и экономичности в эксплуатации.
Принцип работы и структура греющего кабеля
Греющий кабель состоит из нескольких основных элементов:
- Тепловыделяющий элемент: полимерная матрица на углеродной основе, изменяющая сопротивление в зависимости от температуры.
- Две медные токопроводящие жилы.
- Термопластичная изоляция.
- Металлический экран.
- Наружная оболочка из полимера.
Саморегулирующийся кабель преобразует электрическую энергию в тепло: при протекании тока через полупроводниковую матрицу происходит ее нагрев, что изменяет сопротивление и уменьшает потребляемую мощность. Это позволяет автоматически регулировать процесс обогрева в зависимости от температуры окружающей среды.
Монтаж греющего провода: технология и советы
Установка саморегулирующегося кабеля может быть выполнена как снаружи, так и внутри трубопровода. Работы рекомендуется проводить при температуре выше -5°C, чтобы избежать повреждений полимерного слоя. Для внутренней прокладки используйте специальные сальниковые узлы для ввода кабеля.
Внутренний и внешний монтаж
При выборе внутреннего монтажа для труб малого диаметра (до 50 мм) кабель проталкивается внутрь трубы на всю длину. Важно использовать кабель с фторсодержащей оболочкой для обогрева питьевой воды, прошедший испытания на безопасность.

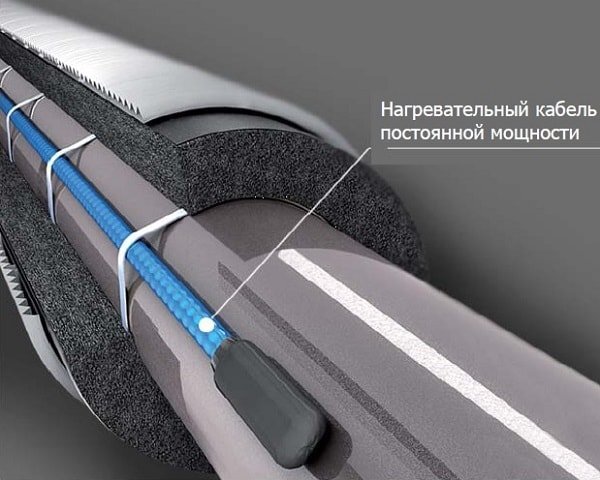

Внешний монтаж имеет несколько способов укладки:
- Линейный: проволока укладывается вдоль трубы для небольших диаметров.
- Параллельный: использование нескольких кабелей для больших диаметров или мощностей на открытых участках.
- Спиральный: обертывание трубы кабелем с изменяемым шагом витка.
При монтаже особое внимание уделяется детальным соединениям, чтобы избежать механических повреждений и обеспечить надежную работу системы обогрева. Кабель фиксируется к трубе с помощью алюминиевого скотча, после чего труба теплоизолируется для минимизации потерь тепла.
Правила безопасности при использовании греющего кабеля
- Длина кабеля должна соответствовать длине трубопровода.
- Запрещается прокладывать его сквозь запорную арматуру.
- Необходимо аккуратно вводить кабель, избегая повреждения его оболочки.
Теперь, зная все детали о монтаже и использовании греющего кабеля, легко можно избежать зимних проблем с замерзшими трубами и обеспечить надежную защиту своей системы водоснабжения.
